概述：
● 產品簡介
  空氣錘又名氣動敲擊錘,其特點是撞擊力大,結構簡單,使用方便.可有效解決粉體物料粘壁、掛料、堵塞、架橋等情況。沖擊力大，噪音小，多種型號可供選擇。沖擊力和動作時間可控制，安裝方便。可在防爆、多粉塵、潮濕等環境中使用。廣泛適用于化肥,化工,食品,醫療,農藥,玻璃,水泥等行業. 全鋁結構強度高,單擊式\沖擊力度大

●工作原理：

  空氣錘錘頭內部有一強磁力磁鐵，在未動作前，磁性錘頭緊貼在磁力基板上。當三通電磁閥通電，進氣壓力大于貼合磁力時，磁性錘頭高速脫離基板，向底部沖擊。沖擊后，三通電磁閥斷電，產品內氣體排除，錘頭借助彈簧回復至初始位置。空氣錘的沖擊力，傳遞到管道或桶倉壁，使物料能夠順利流動。

三、規格及參數
  SK30～100型氣動空氣錘的安裝
  將加強板或槽鋼焊接在倉壁上，用螺栓及螺母將空氣錘底座固定，注意空氣錘的底座必須緊貼加強板上，確保沖擊錘頭垂直撞擊加強板，防止側向受力。裝好保險用鋼繩，氣錘的安裝就好了。

四、注意事項
  1、氣源一定要干凈，因為污染的空氣會加速活塞密封的磨損，造成密封失效，同時對二位三通電磁換向閥的壽命也會有較大影響。
  2、空氣錘臺座與倉壁要焊牢，氣錘與臺座的聯接要緊固，否則經一段時間的敲擊后，會有松動以致脫落，需經常檢查氣錘的安裝是否牢固。
  3、時間繼電器的調整，由于氣錘的型號、安裝條件不同而有所不同。

工作原理
  ◆在氣動敲擊錘沒有通入壓縮空氣(3Kg/cm以上)的狀態下，磁性活塞①借助強磁力貼緊固定在基板②上。三通電磁閥通電時，壓縮空氣流入氣動敲擊錘本體，本體內的壓力增高，當大于磁力時，磁性活塞①高速脫離基板②，由于強磁力的反作用力產生很強的反擊力。高速落下的磁性活塞撞擊基板，其沖擊力傳給料倉，并且用強的沖擊力擊落附著的粉塵。三通電磁閥停止通電時氣動敲擊錘本體內的壓縮空氣通過三通電磁閥排出，于是借助返回彈簧④將磁性活塞①緩慢上升再靠近基板②，通過磁力密接在基板上回復到初始狀態

規格及參數：

型  號	使用壓力	空氣消費量	沖擊力	重量
40	3～7Ｋgf／cm2	0.082Ｌ／回	～2.2Ｋgm／sec	2.2Ｋg
60	3～7Ｋgf／cm2	0.228Ｌ／回	～7.4Ｋgm／sec	5.1Ｋg
80	4～5Ｋgf／cm2	0.455Ｌ／回	～16.4Ｋgm／sec	11.1Ｋg

技術參數
◆標準型

型號	使用壓力	空氣消耗量	沖擊力	重量
40	0.3-0.7Mpa	0.080L/回	3.5kgm/sec	2.50kg
60	0.3-0.7Mpa	0.228L/回	11.5kgm/sec	5.50kg
80	0.4-0.7Mpa	0.455L/回	21.2kgm/sec	13.50kg

產品選型

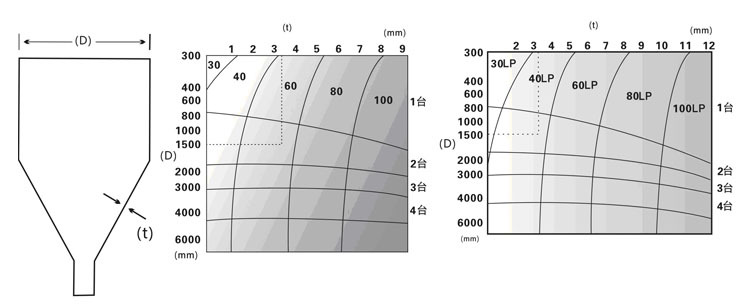

  ◆氣動敲擊錘的選定如圖所示,大致以60度的圓錐料斗作為基準,根據直徑(D)和圓錐部分的 板厚(t),由圖來選定氣動敲擊錘的型號和臺數.例如設料斗直徑(D)是1500mm,板厚(t)是3mm,由圖可知選擇60型,臺數為2臺.并且有時因料斗的形狀(角錐,圓錐)及其中的粉體的物性,狀態等不同,略有差異。

•

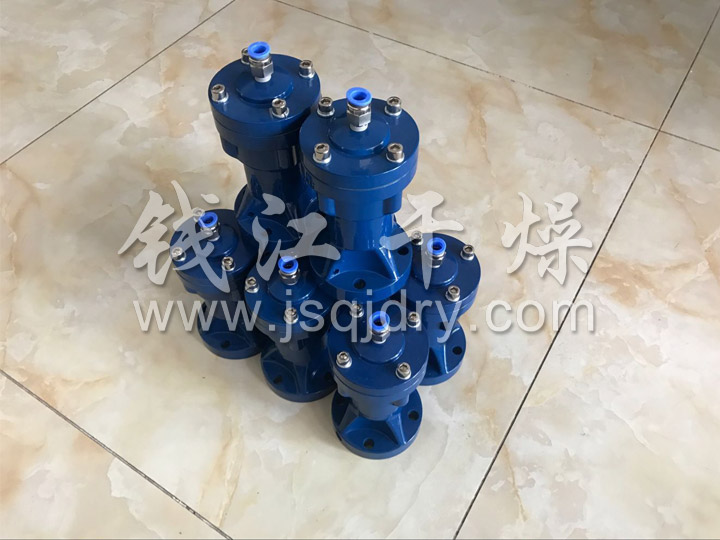

  AH40 SK60 ZH-40-60空氣錘氣動敲擊錘
•

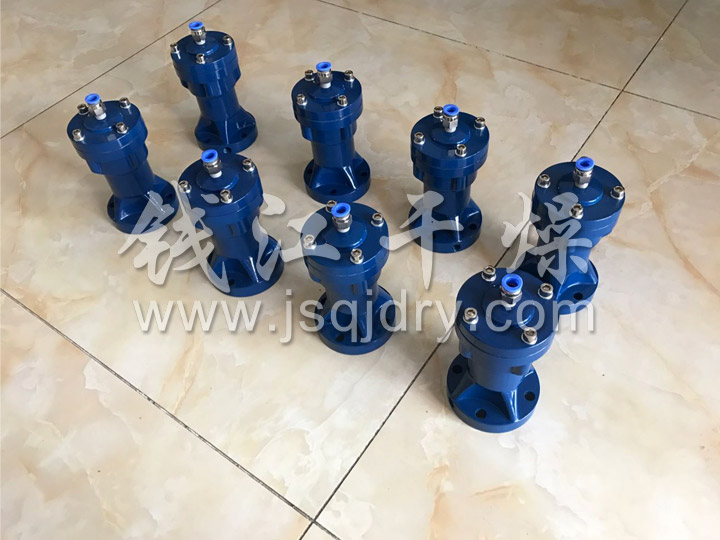

  AH40 SK60 ZH-40-60空氣錘氣動敲擊錘
•

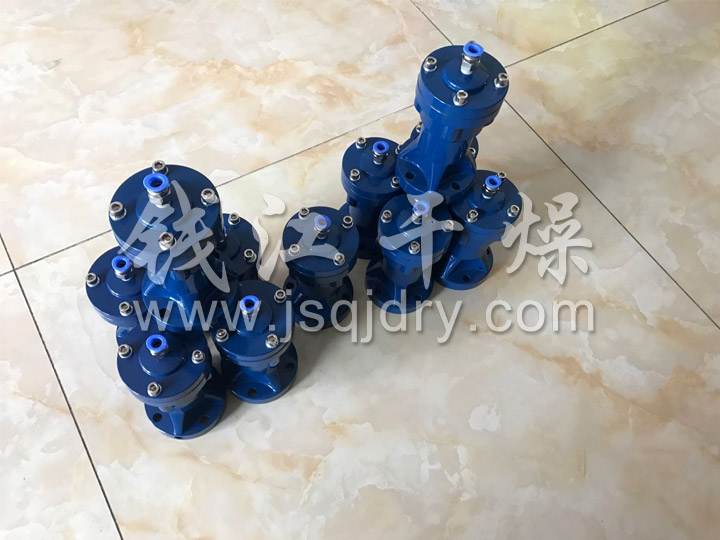

  AH40 SK60 ZH-40-60空氣錘氣動敲擊錘
•

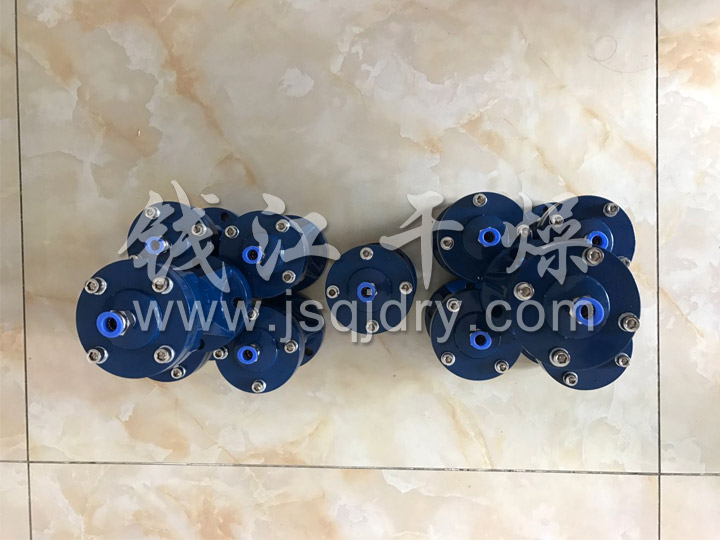

  AH40 SK60 ZH-40-60空氣錘氣動敲擊錘
•

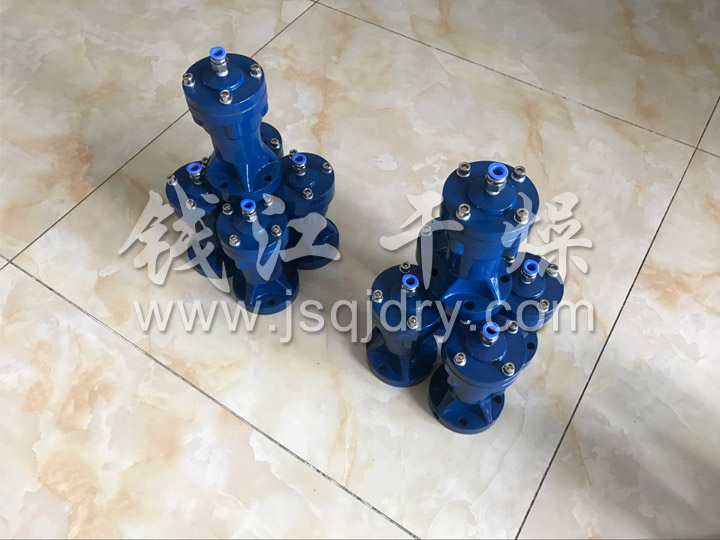

  AH40 SK60 ZH-40-60空氣錘氣動敲擊錘
