產品中心
用途概述

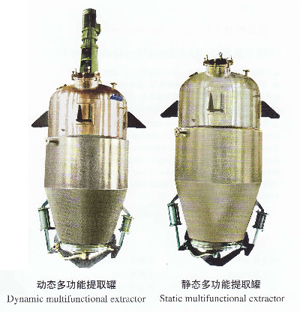

(TQ-A直錐型)
本設備可適用于中藥、食品、化工行業的常壓微壓、水煎、溫浸、熱回流、強制循環滲透。芳香油提取及有機溶媒回收等多種工藝操作。具有效率高，操作方便等優點。機組裝置選材優良，廣泛應用于制藥、食品、化工等行業揮發油的提取。
技術參數
|
型號 項目 |
TQ-A-0.5 |
TQ-A-1.0 |
TQ-A-2.0 |
TQ-A-3.0 |
TQ-A-6.0 |
|
|
全容積(L) |
520 |
1200 |
2500 |
3500 |
6400 |
|
|
罐內設計壓力 (MPa) |
0.09 |
|||||
|
夾套內設計壓力(MPa) |
0.3 |
|||||
|
罐內允許真空度(MPa) |
60 |
|||||
|
壓縮空氣壓力(MPa) |
0.6-0.7 |
|||||
|
投料口直徑(mm) |
300 |
300 |
400 |
400 |
500 |
|
|
加熱面積(m2) |
2.4 |
3.1 |
4.2 |
5.5 |
7.1 |
|
|
冷凝面積(m2) |
3 |
5 |
5 |
5 |
8 |
|
|
冷卻面積(m2) |
1 |
1 |
1 |
1 |
1.5 |
|
|
過濾面積(m2) |
0.25 |
0.25 |
0.25 |
0.25 |
0.5 |
|
|
設備重量t(靜態)(kg) |
1000 |
1500 |
1800 |
2100 |
3500 |
|
|
外形尺寸Outer size(mm) |
￠1300×2130 |
￠1500×2650 |
￠1700×3180 |
￠1900×3800 |
￠2600×4500 |
|
|
動態 |
攪拌功率(kw) |
|
3 |
4 |
5.5 |
7.5 |
|
攪拌轉速(r.p.m) |
63 |
|||||
|
能耗(kg/h) |
200 |
245 |
325 |
425 |
580 |
|
