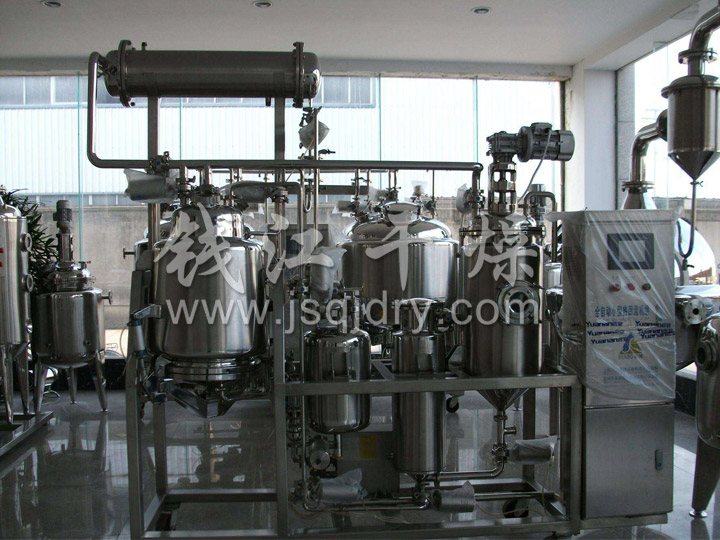

TQ-M系列多功能提取罐

關鍵詞：TQ-M系列多功能提取罐

產品概述：用途概述（TQ-M蘑菇型）▲本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漉作用、芳香油提取及有機溶媒回收等多種工藝操作。具有效率高、操作方便等優點，罐內配備CP清洗系統符合GMP標準。配套設備包括消沫器冷卻器油水分離器冷凝器過濾器藥…

在線咨詢

產品詳情圖片集錦

用途概述
（TQ-M蘑菇型）
▲本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漉作用、芳香油提取及有機溶媒回收等多種工藝操作。具有效率高、操作方便等優點，罐內配備C'P清洗系統符合藥品生產標準。

配套設備包括
消沫器
冷卻器
油水分離器
冷凝器
過濾器
藥液泵

技術參數

型號項目	TQ-M-1.0	TQ-M-2.0	TQ-M-3.0	TQ-M-6.0	TQ-M-8.0	TQ-M-10
容積 (L)	1200L	2300L	3200L	6300L	8500L	11000L
罐內設計壓力 (Mpa)	0.09
夾層設計壓力(Mpa)	0.3
壓縮空氣壓力 (Mpa)	0.6-0.7
加料口直徑 (mm)	400	400	400	500	500	500
加熱面積(m2)	3.0	4.7	6.0	7.5	9.5	12
冷凝面積 (m2)	4	4	5	5	8	10
冷卻面積 (m2)	1	1	1	2	2	3
過濾面積 (m2)	3	3	3	5	5	6
排渣口直徑(mm)	800	800	800	1000	1000	100
耗能 (kg/h)	245	325	345	645	7200	8500
攪拌轉速 r/min	25
減速機型號	BLD2-4-59	BLD3-4-59	BLD4-4-59	BLD7.5-5-59	BLD7.5-5-59	BLD11-5-59
電動機功率(kw)	2	3	4	5.5	7.5	7.5
設備重量(kg)	1800	2050	2400	3025	4030	6500
