工作原理
連續式流化床干燥機又稱臥式流化床干燥機。一定量的空氣經過濾、除濕(可選)、加熱后進入干燥機，進風溫度可^控制。濕物料通過加料器均勻加入流化床^室中(帶耙散裝置)，與熱空氣充分接觸。經過^室后的半干產品基本呈松散狀態，保證了整個干燥過程的流化質量，^終達到產品的干燥要求。與物料接觸過的夾帶細粉廢氣，憑藉設備體積擴張原理，在干燥室內使細粉達到理想的沉降速度，從而使排出空氣的細粉含量降到^低。廢氣經旋風分離器、布袋除塵器除塵后再經水幕除塵器洗滌后放空。

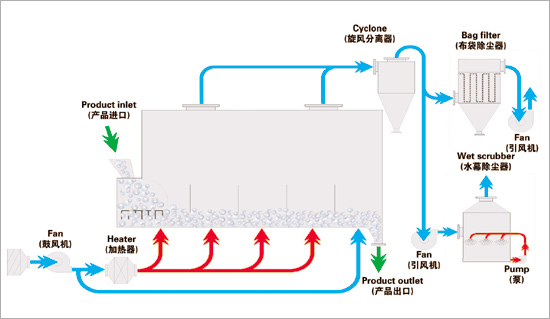

工藝流程
應用實例
◆無機物：純堿、氟化鈉、高氯酸鈉、高硼酸鈉、硅酸鈉、過硼酸鈉、過硫酸鹽、活性炭、明礬、堿式碳酸鋅、磷酸鉀、磷酸氫鈣、磷酸氫二銨、硫代硫酸鈉、硫酸鋇、硫酸鉀、硫酸鎂、硫酸錳、硫酸鈉、硫酸銅、硫酸亞鐵、硫酸鋅、氯化鈣、氯化鉀、氯化鎳、氯酸鉀、漂粉精、偏硅酸鈉、三氧化二鐵、石英砂、碳酸氫鉀、碳酸氫鈉、鈦白粉、硝酸
鉀、硝酸鈉、元明粉、重鉻酸鉀、重鉻酸鈉。
◆有機物：苯甲酸鈉、苯乙酸、醋酸鉀、對氨基苯磺酸、對苯二酚、對苯二甲酸、對硝基
苯胺、2，6一二氯一4一硝基苯胺、泛酸鈣、季戊四醇、甲酸鈉、焦炭粉、鄰氯對硝基苯胺氯化膽堿、氯乙酸、雙酚S。
◆農藥：草甘膦。
◆高分子聚合物：酚醛樹脂、錦綸、抗沖改性劑ACR、聚丙烯樹脂、聚丙烯酰胺、聚甲基丙烯酸甲酯、聚四氟乙烯樹脂、聚酰胺樹脂、氯化聚乙烯、氯化橡膠、尼龍1010、EVA樹脂。
◆醫藥：蛋白粉、玉米胚芽。
◆化學助劑：DCP、促進劑NOBS、分子篩、過一硫酸氫鉀復合物、堿式硫酸鉻、硫化劑MOCA。
◆食品和飼料添加劑：單細胞蛋白飼料、豆粕、淀粉、復合氨基酸、甲酸鈣、檸檬酸、檸
檬酸鈉、葡萄糖、葡萄糖酸鈣、飼料酵母、砂糖。
◆化肥：尿素。
結構示意圖
產品特點
◆物料在流化床內停留時間可隨意調節，可生產出較低含水量產品。
◆傳熱強度大，熱效率高，耙散裝置可將易附聚成團的物料打散。
◆可根據流化床內的溫度變化調節加料量，進行連續或批量生產。
◆流化床內的物料干燥均勻，可避免局部原料過熱。
◆采用特殊氣流分布板，既推動物料向前運動，又不會漏失物料。
◆系統采用多級除塵，提高了產品可得率，降低了物料損耗。
◆系統采用全封閉結構，干燥和冷卻工序能在一臺設備中同時完成。
◆連續作業，處理量大，適合于大生產。
技術參數
|
型號
|
流化面積
(m2)
|
脫水量(kg/h)
|
風機功率
(kW)
|
蒸汽耗量
(0.4-0.8MPa)(kg/h)
|
|
XFP10
|
1.0
|
60-100
|
22
|
150
|
|
XFP20
|
2.0
|
120-200
|
30
|
300
|
|
XFP30
|
3.0
|
180-300
|
40
|
450
|
|
XFP50
|
5.0
|
300-500
|
60
|
750
|
|
XFP100
|
10.0
|
600-1000
|
120
|
1500
|

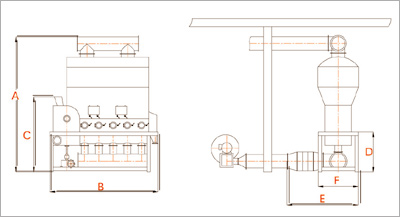

主機安裝
參考尺寸
|
A(mm)
|
B(mm)
|
C(mm)
|
D(mm)
|
E(mm)
|
F(mm)
|
|
XFP10
|
4200
|
3700
|
2400
|
1300
|
2500
|
1200
|
|
XFP20
|
4800
|
4800
|
2700
|
1500
|
2500
|
1200
|
|
XFP30
|
5200
|
6300
|
2800
|
1500
|
2800
|
1400
|
|
XFP50
|
5500
|
8600
|
3200
|
1600
|
3600
|
2000
|
|
XFP100
|
5800
|
12000
|
5210
|
1850
|
3800
|
2200
|
|
注：進風溫度和干燥時間隨物料特性而定
|
|
|
|
